一、产品基础定义
E系列是行业通用经济型红色稀土氧化铈抛光粉，专为光学镜片、LCD基板、眼镜、各类玻璃冷加工量产设计，属于含氟中高铈通用抛光粉，区别于白色A系列高纯精抛粉，主打高切削速度、高性价比、适配大批量流水线抛光，国内稀土抛光粉厂商（包头、山东、江西稀土加工企业）均有标准化E/A型号产品线，也是光学加工厂最常用的中段、粗抛耗材。

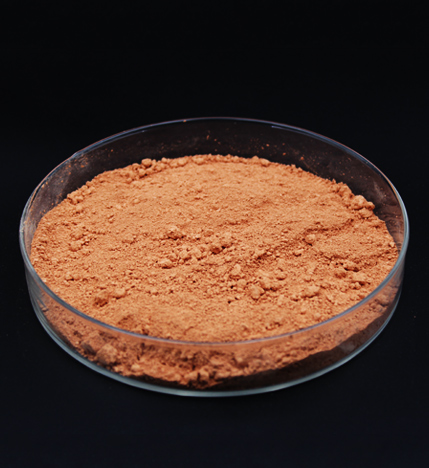

外观为浅红、红棕粉末，依托萤石型氧化铈晶体结构，搭配氟化改性提升化学活性，兼顾机械磨削与玻璃化学软化双重抛光作用，粒度覆盖粗抛到终抛完整梯度，一套系列可覆盖玻璃全流程抛光工序。
二、化学组分与核心理化特性
稀土配比
总稀土氧化物REO≥92%，二氧化铈占稀土总量75%~90%，属于中高铈含氟配方，氟含量4%~6%；其余伴生成分为氧化镧、氧化镨，微量控制钙、钠、重金属杂质，减少玻璃表面雾斑与点状划伤。
晶体与硬度
经850~1050℃精准控温煅烧，晶体成型完整，莫氏硬度6.2~6.8，颗粒棱角清晰、切削力强，同时不会产生深层亚表面暗伤；粉体密度偏大，静置易沉降，配套循环搅拌即可稳定使用。
悬浮与清洗特性
出厂做基础表面分散改性，水中分散性良好，不易抱团结块；抛光后工件表面残留易冲洗，无顽固铈粉附着，大幅降低超声清洗工时，适配高速连续抛光产线。
酸碱度
干粉调浆后pH区间6.5~7.5，近中性，对普通钠钙玻璃、硼硅玻璃、硬质光学玻璃无腐蚀，仅软质高铅火石玻璃需谨慎使用。
三、主流细分型号及对应适用工艺
E系列统一命名规则为E/A-数字，数字越小粒径越细、光洁度越高；数字越大颗粒越粗、去除速率越快，全系列梯度完整：
E/A-05（D500.4~0.6μm，超细精抛款）
颗粒窄分布、超大颗粒极少，用于石英玻璃、BK7光学玻璃、微晶玻璃、镜头镀膜前终抛，抛光后表面雾度极低，成品透光性优异，适合高精度小透镜、棱镜收尾工序。
E/A-08（D500.6~0.9μm，标准终抛款）
光学行业通用精抛型号，兼顾切削速度与镜面效果，适配高清镜头、测绘镜片、小型光学元件二道抛光，量产良品率稳定，替代传统E303、TE-98抛光粉。
E/A-10（D501.1~1.4μm，中抛通用款）
TFT液晶基板、手机盖板、树脂/软质光学镜片第一道抛光，快速去除打磨纹路、模具波纹，是显示屏玻璃加工厂主力型号，性价比最高。
E/A-20（D501.8~2.1μm，通用粗抛款）
全系销量最大型号，切削力突出，适配各类平面、球面硬质玻璃、后视镜、汽车玻璃、水晶工艺品整平，快速去除深划痕与凹凸缺陷，中等精度零件批量加工首选。
E/A-30（D502.8~3.3μm，大颗粒粗抛款）
高铈高切削粗抛粉，针对表面缺陷严重、凹凸落差大的玻璃基材，多用于玻璃修复、厚板浮法玻璃、大尺寸灯具玻璃初抛，快速找平基材表面。
四、抛光作用机理
机械切削作用
E系列煅烧工艺让颗粒棱角规整，抛光压力下快速剥离玻璃表面凸起、砂纹、划痕，大粒径型号单次材料去除量高，大幅缩短抛光工时；硬度低于氧化铝，不会造成玻璃内部隐性损伤。
氟改性化学活性优势
配方内置氟化物，强化氧化铈氧空位与变价铈离子活性，和二氧化硅玻璃快速生成疏松水合硅酸层，同等粒径下去除速度比无氟抛光粉提升30%以上，适合流水线高速抛光设备。
五、核心优势
成本优势突出
定位经济型抛光粉，铈含量适中，原料成本低于高纯无氟高铈粉，大批量加工可显著降低耗材单耗，是光学、玻璃加工厂量产主力耗材。
全工序覆盖
一套E系列型号可完成粗抛、中抛、终抛全流程，无需搭配多种抛光粉，库存管理简单，工艺调试门槛低。
流水线适配性强
不易起泡、浆料流动性好，适配高速单面抛光机、球面冷加工机、平板玻璃连续抛光产线，循环使用寿命长，无需频繁补粉。
通用性广
兼容毛毡、聚氨酯抛光皮、沥青抛模、合成革各类抛光载体，钠钙玻璃、硼硅玻璃、石英、普通光学玻璃均可使用。
批次稳定性高
统一萃取、煅烧、气流分级标准化生产，每批次粒度、切削力波动小，更换粉体无需大幅调整设备转速与压力参数。
六、产品短板与使用限制
含氟配方，不可用于高铅软质火石玻璃、高端镀膜镜片、蓝宝石衬底、半导体晶圆，氟离子会腐蚀基材产生雾斑、表面缺陷；此类场景需选用无氟A系列抛光粉。
粉体比重高，静置半小时以上会明显分层沉淀，抛光设备必须配套持续低速搅拌，禁止静置干抛。
超细E/A-05纳米级型号对车间洁净度有要求，粉尘、杂质混入易产生批量划痕，产线需加装浆料过滤装置。
长期循环使用后颗粒破碎、切削力衰减速度高于高纯无氟抛光粉，产线需定期补加新粉或更换浆料。
七、标准使用调配工艺
配液介质仅使用去离子水，自来水钙镁离子会造成粉体团聚划伤工件；
浓度配比参考：E/A30、E/A20粗抛粉水比例1:6~1:10；E/A10中抛1:10~1:15；E/A08、E/A05精抛1:15~1:25；工业产线浆料浓度控制50~100g/L；
设备参数：抛光温度20~35℃，粗抛转速1800~3000转，精抛低转速1000~1800转，全程持续供液保持工件湿润；
后处理：抛光完成立即大量清水冲洗工件，抛光盘、管路每日清洗，避免粉体干涸结块堵塞管路。
八、主要应用领域
光学冷加工：相机镜头、眼镜镜片、棱镜、测绘光学元件、高清成像透镜粗中抛；
显示玻璃：TFT液晶基板、手机盖板、平板显示屏、ITO导电玻璃；
民用玻璃：汽车挡风玻璃、车灯罩、建筑浮法玻璃、浴室镜、装饰水晶摆件；
普通光电子耗材：光盘基片、光纤普通插芯、普通石英器件。
九、储存、安全与废液处理
储存
密封干燥库房存放，温度5~35℃，防潮防水，受潮后粉体结块难以打散；不同粒径型号分开堆放，避免混料改变切削性能；远离强酸、强氧化化学品。密封未开封保质期24个月，开封后6个月内用完。
安全操作
作业佩戴防尘口罩、橡胶手套，避免粉体吸入呼吸道；粉末入眼立即流动清水冲洗10分钟；禁止在加工区域饮食。
废液处理
废弃浆料静置沉淀，底部铈泥可回收提炼稀土；上清液酸碱中和至中性后，按工业废水规范排放，不可直接排入生活污水管道。
