一、产品基础定义

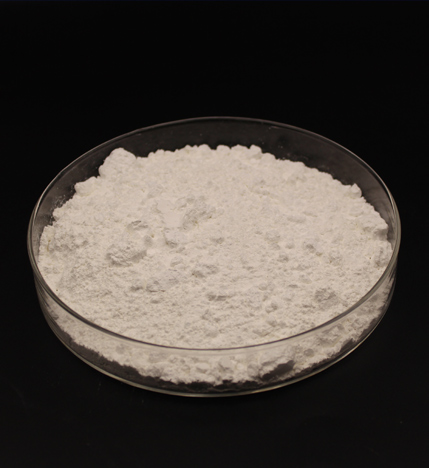

A系列属于高端无氟高纯氧化铈抛光粉，是区别于经济型含氟E系列的精密抛光专用稀土粉体，行业多称为纯白高铈抛光粉。原料经过深度萃取提纯、无氟前驱体制备、精准低温煅烧、多级气流窄分级、表面分散改性全套工艺生产，粉体外观呈纯白色或极浅米白色，无氟配方化学性质温和，主打低雾度、低划伤、低离子残留，面向高端光学、晶体、镀膜前精加工场景，国内稀土抛光粉厂家均将A系列作为高端精密抛光主力产品线。
A系列核心逻辑是弱化激进切削、强化镜面抛光效果，依靠高纯度氧化铈晶体的化学软化作用实现超光滑表面，不会腐蚀软质光学基材，是镀膜镜片、蓝宝石、高精度光学元件的首选抛光粉。
二、化学组分与理化性能
稀土成分指标
总稀土氧化物REO≥95%，二氧化铈含量92%~99.9%，完全不含氟化物；剩余组分为微量镧、镨稀土，严格管控钠、钾、钙、重金属、硫酸根可溶性杂质，离子残留极低，抛光后不会在玻璃表面形成白斑、雾层，适配镀膜工序。超高纯A系列铈含量可达99.99%，专供半导体、蓝宝石衬底加工。
晶体与硬度特性
煅烧温度控制在750~900℃，相较于E系列煅烧温度更低，晶体颗粒圆润、棱角柔和，莫氏硬度6.0~6.5，机械磨削力适中，不会在工件表层产生亚表面暗伤、微裂纹，抛光后表面粗糙度极低。
浆料酸碱与分散性
干粉调配浆料pH值6.8~7.8，中性温和；出厂经过有机分散包覆改性，水中悬浮能力优于普通E系列，同等静置时间下沉淀速度更慢，长时间循环使用不易抱团结块，清洗简单，清水冲洗即可去除工件表面铈粉残留。
粒度分布特点
全系列均做窄粒度分级，剔除超大粗颗粒，大幅降低点状划伤不良率，从粗中抛到纳米终抛形成完整梯度型号。
三、主流细分型号及适用工序
A系列命名规则以数字区分粒径，数字越大颗粒越粗、去除速率越高，数字越小粉体越细、光洁度越好：
A05（D500.3~0.5μm，纳米超精抛）
全系列最细规格，颗粒分布极窄，用于高端光学镜头、红外晶体、光学棱镜、镀膜前最终抛光，抛光后无雾、无麻点，透光率极高，表面粗糙度可达到亚纳米级别，适配高端单反镜头、精密测绘光学元件。
A08（D500.5~0.8μm，标准精抛）
高端光学行业通用终抛粉，兼顾微量去除效率与镜面效果，是BK7光学玻璃、石英玻璃、光纤插芯主流用料，大批量精密镜片量产良品率稳定。
A10（D501.0~1.3μm，通用中抛）
用于软质火石玻璃、超薄光学基板、手表蓝宝石表镜二道抛光，去除前道砂纹、轻微纹路，不会腐蚀高铅软玻璃，常用于光学元件中段整平工序。
A20（D501.6~2.0μm，轻度粗抛）
针对表面轻微凹凸、浅划痕基材，做预整平处理，切削力度温和，适合水晶、高端装饰玻璃、小型蓝宝石毛坯初抛，不会过度损伤基材。
四、抛光作用机理
温和机械研磨
A系列煅烧工艺让颗粒棱角钝化圆润，抛光压力下缓慢剥离工件表面微观凸起，不会产生深划痕、暗裂，适合对表面完整性要求极高的精密器件。
无氟温和化学抛光
依靠氧化铈本身三价、四价铈离子变价特性，与二氧化硅基材生成疏松水合硅层，无氟体系不会加速玻璃表层腐蚀，避免含氟粉常见的雾斑缺陷；针对蓝宝石、氧化硅薄膜同样具备稳定抛光活性，选择性良好。
五、A系列核心优势
无氟不腐蚀基材
不含氟离子，可加工高铅火石玻璃、软质光学玻璃、镀膜镜片、蓝宝石晶体，不会出现表面失透、白雾、点状腐蚀，是E系列无法替代的核心优势。
超高纯度，低残留
重金属、碱金属杂质含量极低，抛光后工件表面无离子污染，镀膜时不会出现脱膜、针孔问题，满足光学镀膜、外延生长前置加工要求。
划伤、雾度不良率极低
窄粒度分级+圆润颗粒形貌，超大颗粒极少，精加工后镜面通透，适合高端成像类光学产品，大幅降低返工率。
浆料稳定性更好
表面改性处理，悬浮性优于E系列，产线长时间循环使用不易沉淀结块，补粉周期更长。
应用场景高端适配性强
覆盖精密光学、光电晶体、半导体前置抛光等高附加值加工领域，成品品质远高于经济型E系列抛光粉。
六、产品短板与使用限制
生产成本更高，单吨价格远高于含氟E系列，大批量普通玻璃粗抛使用会增加耗材成本，普通建筑玻璃、汽车玻璃粗抛不推荐选用。
切削去除速率低于同粒径E系列含氟抛光粉，同等抛光条件下加工工时更长，追求快速打磨整平的产线需搭配更高抛光压力、更长抛光时间。
超细A05纳米款对生产环境洁净度要求高，车间粉尘、外来杂质混入浆料极易造成划伤，产线需配套精密过滤装置。
粉体密度依旧偏大，长期停机静置仍会分层，设备需配备持续搅拌系统。
七、标准调配与使用工艺
配液介质只能使用去离子水，自来水中钙镁离子会破坏分散性，产生团聚颗粒划伤工件；
粉水配比参考：A20轻度粗抛1:10~1:12；A10中抛1:12~1:18；A08、A05精抛1:18~1:30；工业产线浆料浓度控制30~80g/L；
设备工艺参数：抛光环境温度20~32℃，粗抛转速1500~2500转，精抛控制800~1800转，全程保持工件湿润，严禁干抛；抛光垫优先选用软质聚氨酯、无纺布抛光皮，沥青抛模适配光学球面件；
后清洗工序：抛光完成立刻高压去离子水冲洗，配合超声清洗去除微量粉体残留，设备管路、抛盘每日清洗，防止干粉结块堵塞管道。
八、主要应用领域
高端光学冷加工：单反镜头、红外透镜、测绘仪器镜片、棱镜、石英光学元件、高铅软质火石玻璃；
光电晶体抛光：LED蓝宝石衬底、钽酸锂、铌酸锂压电晶体、光学微晶玻璃；
精密光电子器件：光纤陶瓷插芯、光学掩膜板、高端手表蓝宝石表镜；
镀膜前精加工：各类需要真空镀膜的光学镜片、玻璃基板；
高端工艺品：高透水晶、高端光学装饰玻璃。
九、储存、安全与废液处理
储存规范
密封放置在干燥阴凉库房，储存温度5~35℃，严格防潮，受潮后粉体结块无法恢复原有抛光性能；各型号分开存放，禁止与E系列含氟抛光粉混料；远离强酸、强氧化剂化学品。未开封密封保质期24个月，开封后建议4个月内用完。
安全操作规范
操作时佩戴防尘口罩、橡胶手套，避免粉体吸入呼吸道；粉末接触眼睛后，持续流动清水冲洗十分钟以上；加工区域禁止饮食、吸烟。
废液处理
废弃抛光浆料静置沉淀，底部铈泥可回收再提炼稀土资源；上层清液检测pH，中和至中性后按照工业废水标准处理，不可直接排入生活污水管网；超高纯半导体抛光废液需交由专业危废回收机构处理。
