一、基础定义
氧化铝抛光粉主要成分为三氧化二铝（Al₂O₃），俗称刚玉抛光粉，是工业用量最大的无机硬质研磨粉体，无需稀土原料，依靠极高硬度实现强力机械切削，可自行加水调配抛光浆料，也可直接用于干抛、振动滚抛、油抛，广泛用于金属、硬质陶瓷、玻璃粗中整平工序。区别于氧化铈、硅溶胶抛光粉，氧化铝几乎无化学抛光活性，完全依靠颗粒物理磨削去除工件余量，主打高效率去刀纹、深划痕、凹凸缺陷。

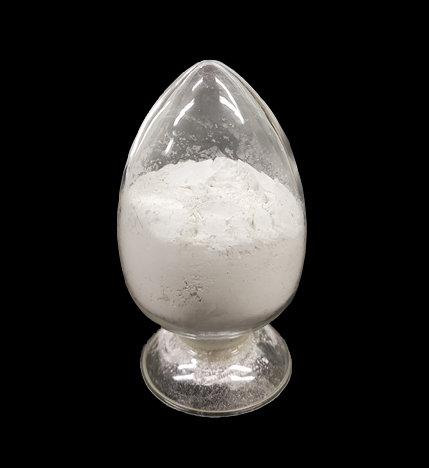

粉体外观多为纯白色，高纯超细款细腻无粗颗粒，工业粗抛款可见明显粗晶粒，根据煅烧温度分为α相、γ相、混晶三大主流品类，适配从粗磨到镜面精抛全流程。
二、理化特性与晶型区分
1.α-氧化铝（刚玉粉，工业主力）
经1100℃以上高温煅烧成型，六方致密晶体结构，莫氏硬度9，仅低于金刚石、碳化硅，化学惰性极强，耐酸碱、耐高温；颗粒多为不规则多面体，棱角锋利，切削去除速率极高，真密度3.9~3.98g/cm³，粉体沉降速度快。氧化铝含量99%以上，高纯白刚玉铁杂质极低，不会造成金属工件发黑污染；普通棕刚玉含微量钛杂质，成本更低，仅限碳钢粗磨。
2.γ-氧化铝（活性超细抛光粉）
600~900℃低温煅烧过渡相，莫氏硬度6~8，质地柔和，颗粒细小圆润，比表面积大；切削力弱，不会产生深亚表面划伤，适合软金属、精密件镜面精抛；化学活性更高，可轻微软化金属表层，多用于金相试样、铝合金、高端模具精加工。
3.α/γ混晶氧化铝
两种晶相复配，兼顾一定切削力与低划伤优势，用于金属二道中抛，既能消除粗抛砂纹，又能快速提亮，是五金加工厂通用中端粉体。
4.形貌细分
棱角型电熔氧化铝：粗磨专用，去除余量快；
片状氧化铝：颗粒呈平板片状，滑动摩擦为主，划伤少，高端精密抛光；
球形改性氧化铝：人工调控颗粒圆润，半导体、蓝宝石精抛专用，缺陷率极低。
三、完整生产工艺流程
主流分电熔法与化学煅烧法两条路线：
电熔白刚玉路线（粗/中抛粉）
高纯氢氧化铝电弧熔融→冷却结晶→破碎粗磨→气流粉碎→多级水力/气流分级→磁选除铁杂质→水洗干燥→成品粉体；全程控制铁离子含量，避免加工不锈钢出现黑点。
化学沉淀煅烧路线（超细γ/高纯α精抛粉）
铝盐溶液沉淀生成氢氧化铝前驱体→多次水洗除钠、钙杂质→低温烘干→控温分段煅烧→超细气流打散→窄粒度分级→表面改性；高端产品增加有机包覆，提升水中分散悬浮性。
四、产品分类方式
1.按粒径与加工工序划分
粗抛粉：D501.5~10μm，颗粒粗大、切削力强，去除机加工刀路、深划痕、氧化皮、铸造凹凸，适配不锈钢、碳化硅、建筑玻璃前期整平；
中抛粉：D500.5~1.5μm，消除粗抛留下的砂纹，工件初步提亮，3C金属中框、陶瓷基板通用；
精抛超细粉：D500.1~0.5μm（纳米/亚微米级），γ相或球形改性氧化铝，搭配软抛垫打出镜面效果，模具、金相、蓝宝石精抛专用。
2.按纯度划分
工业通用级Al₂O₃≥98%，含铁、钠杂质，碳钢、普通玻璃粗磨；
高纯级Al₂O₃≥99.5%，低铁低碱金属，不锈钢、铝合金、光学晶体；
电子超高纯级Al₂O₃≥99.99%，杂质离子ppm级，半导体衬底、晶圆CMP抛光配套。
3.按使用形态划分
干抛抛光粉：颗粒偏粗，可直接干抛、振动滚抛玉石、五金小件；
湿配抛光粉：出厂做分散改性，加水调配成浆料上机自动化抛光；
油抛专用氧化铝粉：颗粒经过疏水改性，适配抛光膏、油剂研磨体系。
五、抛光作用机理
氧化铝抛光粉无化学协同抛光效果，核心为纯机械微切削：
抛光压力下，粉体棱角与工件表面高速摩擦、刮擦、碾压，剥离表层凸起、划痕、氧化层、加工纹路；α相硬度远超不锈钢、玻璃、陶瓷，同等粒径下去除速度远高于氧化铈、硅溶胶；
缺点是尖锐颗粒容易在工件内部形成微裂纹、亚表面暗伤，仅γ相、球形片状氧化铝可大幅降低划伤概率，不适合镀膜光学元件、高端镜头终抛。
仅在碱性水环境下存在极微弱表层腐蚀辅助，整体化学活性可忽略。
六、主要应用领域
五金金属加工
不锈钢、碳钢、铝合金、铜、钛合金、注塑模具、冲压件粗抛与中抛，首饰、手表金属件滚抛提亮，快速去除焊痕、锈迹、CNC纹路。
硬质非金属与陶瓷
氧化铝陶瓷、氧化锆、碳化硅、氮化铝基板、陶瓷轴承粗中整平；汽车玻璃、建筑浮法玻璃前期打磨，去除模具波纹后再用氧化铈精抛。
3C电子行业
手机铝合金中框、笔记本外壳、金属按键、摄像头金属装饰件二道抛光。
光电与半导体
蓝宝石衬底、碳化硅晶圆粗抛；硬盘铝基片、激光晶体、红外光学元件整平；金相试样研磨制样。
工艺品与石材
玉石、玛瑙、人造水晶、锆石振动抛光；瓷砖、人造大理石表面修边找平。
刀具硬质合金
钨钢刀具、钻头、砂轮毛坯去除烧结毛刺、表面凹凸缺陷。
七、氧化铝抛光粉优缺点
优势
原料储量充足，无稀土成分，采购成本远低于氧化铈抛光粉，大批量粗加工性价比极高；
莫氏硬度高，切削力强劲，去除余量速度快，缺陷严重基材可大幅缩短加工工时；
化学稳定性好，耐酸碱，适配酸性、中性、碱性各类抛光浆料体系；
产品梯度完整，从微米粗磨到纳米精抛全覆盖，干抛、湿抛、油抛均可使用；
循环使用寿命长，粗磨工况下浆料不易失效，粉体不易被快速碾碎。
短板
常规α相颗粒棱角锋利，极易产生细微划痕、亚表面损伤，严禁用于光学镀膜镜片、晶圆终抛；
密度大，调浆后静置快速沉降，自动化产线必须配套持续搅拌装置；
对二氧化硅玻璃无化学软化作用，单纯依靠机械打磨，想要高通透镜面效果需后续更换氧化铈粉；
粉体吸附能力强，金属缝隙、微孔内残留难清洗，精加工后需长时间超声清洗；
大粒径粗粉加工铝、锌等软质金属易出现麻点，必须选用超细γ相粉体。
八、标准调配与使用工艺
调配介质：仅使用去离子水，自来水钙镁离子会造成粉体团聚，加剧划伤；
粉水配比参考：粗抛1:5~1:10；中抛1:10~1:15；精抛超细粉1:15~1:30；工业浆料浓度控制50~120g/L；
抛光配套：粗抛搭配硬质聚氨酯、纤维抛垫；精抛使用软海绵、无纺布抛皮；全程持续供液，禁止干抛，干摩擦会造成工件表面灼伤发黑；
后处理：抛光完成高压去离子水冲洗，金属工件搭配除油清洗剂超声清洗；设备管路、抛盘每日冲洗，防止粉体干涸结块堵塞管道。
九、储存、安全与废液处理
储存规范
密封存放于干燥阴凉库房，温度5~35℃，严格防潮，受潮后粉体结块无法打散；粗抛、精抛、α/γ相粉体分开堆放，禁止混料改变切削性能；远离强酸、强氧化剂化学品。未开封密封保质期24个月，开封后6个月内用完。
安全操作规范
操作佩戴防尘口罩、橡胶手套，避免吸入粉体粉尘刺激呼吸道；粉末入眼立刻用流动清水持续冲洗十分钟；加工区域禁止饮食、吸烟。
废液处理
废弃浆料静置沉淀，底部氧化铝泥渣可回收再加工；上层清液调节pH至中性，达标后常规工业排放；加工不锈钢、合金产生含重金属废液，需单独收集交由专业危废机构处理。
