一、基础定义
氧化锆抛光液是以稳定氧化锆（四方相氧化锆ZrO₂，多添加氧化钇稳定晶格）为核心研磨磨料，以高纯度去离子水为分散载体，复配分散稳定剂、pH缓冲剂、润滑剂、螯合剂调配而成的水性精密抛光浆料。它属于中韧性、中等硬度专用磨料体系，化学惰性极强，几乎无化学抛光活性，依靠高韧性颗粒机械微研磨实现抛光，介于二氧化硅与氧化铝之间，核心优势是抛光时颗粒不易崩碎、极少产生深层亚表面划痕，专门适配软质光学玻璃、氧化锆陶瓷、有色金属、树脂镜片等易损伤工件，是光学行业高端终抛细分耗材，常用来替代传统稀土抛光粉解决玻璃雾斑、腐蚀问题。

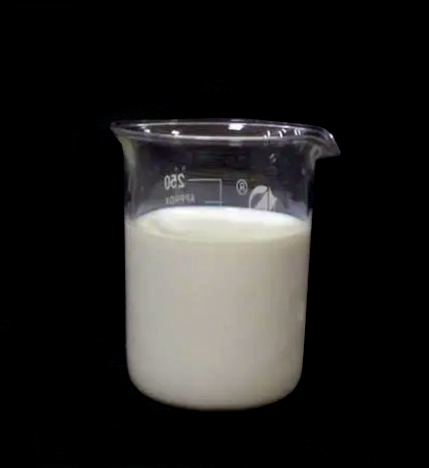

粉体外观多为乳白色、浅粉色悬浮液体，分微米级中抛、纳米级精抛两大产品线，行业标准命名ZS/Z系列，区别于E/A氧化铈、硅溶胶、氧化铝抛光液，主打低缺陷、无腐蚀、适配软质基材。
二、完整组分与各成分作用
1.核心磨料：钇稳定氧化锆粉体
工业抛光专用为Y₂O₃稳定四方氧化锆，避免抛光过程中相变开裂；莫氏硬度7~7.5，低于氧化铝、高于二氧化硅，断裂韧性远优于其他氧化物磨料，摩擦受力时颗粒不会崩解产生超细碎屑划伤工件。
粒径梯度覆盖：0.3~1μm中抛、20~300nm纳米精抛；颗粒多为近球形、棱角钝化，经过表面包覆改性，水中分散性优异。纯度分光学级、电子陶瓷级，严控铁、钠、重金属离子，杜绝镜片白点、镀膜针孔缺陷。
对比氧化铈：无化学活性、无氟离子，不会腐蚀高铅软玻璃；对比氧化铝：韧性更高，划伤风险大幅降低；对比硅溶胶：切削去除速度更快，适合有微量余量去除的终抛工序。
2.分散介质
统一采用一级及以上去离子水，高端光学、陶瓷加工使用18.2MΩ超纯水，杜绝自来水中钙镁离子造成颗粒团聚、工件点状麻点；无有机溶剂，环保易清洗。
3.功能助剂体系
分散稳定剂：高分子聚丙烯酸酯、硅烷包覆剂，形成空间位阻，抑制氧化锆颗粒硬团聚，延长浆料循环使用寿命；
pH缓冲调节剂：磷酸盐、有机弱酸弱碱，稳定pH区间，防止锆颗粒表面电荷失衡沉降；
润滑消泡剂：聚乙二醇、有机硅消泡剂，降低抛光垫与工件摩擦热，避免镜片产生橘皮、阿拉比波纹缺陷；
金属螯合剂：柠檬酸、EDTA，络合浆料微量金属杂质，防止金属离子吸附在玻璃、陶瓷表面形成永久污点；
抑菌防腐剂：抑制水性浆料长期循环滋生微生物，延长开盖使用周期。
三、抛光作用机理
氧化锆化学惰性极强，不存在氧化铈特有的化学齿效应，抛光完全依靠高韧性颗粒机械微切削、滚压整平双重物理作用：
滚压整平：近球形氧化锆颗粒在抛光垫与工件间滚动，柔和压合微观凸起，抚平细微砂纹，不会像棱角氧化铝一样犁出深沟；
微量切削：颗粒具备中等硬度，可缓慢剥离工件表面微米级凹凸、抛光前道细微纹路，去除效率高于硅溶胶；
抗碎裂特性：氧化锆相变增韧结构，抛光压力下不易粉碎成尖锐细碎屑，大幅减少亚表面微裂纹、隐形划伤，是软质光学玻璃、树脂镜片的核心优势。
仅在强碱性环境下会产生极微弱表层水合作用，整体化学贡献可忽略，不会腐蚀玻璃、陶瓷基材，不会出现含氟氧化铈常见的白雾、腐蚀斑。
四、产品主流分类方式
1.按pH酸碱度划分
中性氧化锆抛光液（pH5.5~7.0，行业主流）：温和无腐蚀，适配所有软质光学玻璃、树脂、氧化锆陶瓷、铝合金，不会改变基材表面光学性能，光学镜片终抛通用款；
弱碱性氧化锆抛光液（pH8.0~9.5）：针对硬质硼硅玻璃、石英基板，轻微提升去除速率，不可用于高铅火石玻璃；
酸性氧化锆抛光液（pH2.0~4.0）：仅用于不锈钢、钛合金镜面抛光，快速清除金属氧化层，不腐蚀精密金属件。
2.按粒径与抛光工序划分
中抛型氧化锆抛光液：D500.6~1.4μm，固含量15%~30%，去除前道粗抛砂纹，适用于普通光学镜片、红外滤光片二道抛光；
纳米精抛型氧化锆抛光液：D5020~300nm，窄粒度分布，固含量5%~15%，镀膜前最终抛光，表面粗糙度可降至0.1nm级别，高端软质镜头、蓝宝石薄衬底专用。
3.按应用材质划分
软质光学玻璃专用氧化锆抛光液、氧化锆陶瓷专用抛光液、树脂/亚克力抛光液、精密金属抛光液、蓝宝石衬底精抛液。
4.成品形态
浓缩原液（工业量产主流，可按需稀释）、成品即用型（光学精密产线，无需稀释）。
五、核心应用领域
高端软质光学冷加工
高铅火石玻璃、FCD系列超低磨耗软镜片、BK7、ZK7光学透镜、蓝玻璃红外滤光片、相机镜头、测绘光学元件终抛；完美解决含氟氧化铈容易出现的阿拉比波纹、表面雾斑、腐蚀白点问题，适配沥青抛光模批量加工。
氧化锆陶瓷精加工
义齿氧化锆瓷块、手机陶瓷盖板、陶瓷插芯、氧化锆结构件镜面抛光；普通硅溶胶切削力不足、氧化铝易划伤，氧化锆兼顾去除效率与无损伤表面，是陶瓷镜面抛光首选耗材。
树脂、亚克力光学件
树脂眼镜片、塑料导光板、车载光学塑料件，硬度低，氧化铝、氧化铈极易划伤，氧化锆颗粒柔和，抛光后通透无划痕。
精密有色金属抛光
不锈钢、钛合金、铝合金3C装饰件、手表金属外壳，酸性配方去除氧化皮，中性配方打出镜面光亮，不会产生发黑麻点。
光电晶体辅助抛光
蓝宝石薄片、石英晶体、压电晶体终抛，搭配软质抛光垫，降低外延层损伤风险。
六、氧化锆抛光液优缺点
优势
颗粒韧性极强，抛光过程不易碎裂，划痕、亚表面微裂纹不良率远低于氧化铝、普通氧化铈抛光液，适配各类软质、脆性精密基材；
无氟、低化学活性，不会腐蚀高铅软玻璃、树脂、氧化锆陶瓷，不会产生白雾、腐蚀斑点，镀膜前加工良品率高；
去除效率高于硅溶胶抛光液，同等抛光时间可去除更多表面纹路，兼顾效率与光洁度；
浆料中性配方通用性强，适配玻璃、陶瓷、塑料、金属多类材质，酸碱体系可调范围广；
粉体经过改性包覆，悬浮稳定性优于氧化铝，同等静置时间沉降量更小，产线搅拌负荷低；
无稀土原料，大批量生产耗材成本低于高端无氟A系列氧化铈抛光液。
短板
机械切削力远不及氧化铝、含氟E系列氧化铈，深划痕、凹凸落差大的基材无法单独使用，必须先粗抛；
对二氧化硅玻璃无化学软化作用，单纯依靠物理研磨，大批量硬质玻璃量产加工工时长于氧化铈；
纳米级精抛氧化锆原料成本高于硅溶胶，普通建筑玻璃、汽车玻璃粗抛场景使用不经济；
粉体密度偏大，长期停机静置仍会分层沉淀，自动化产线需配备低速循环搅拌；
循环使用多次后，浆料混入玻璃、陶瓷碎屑，抛光亮度逐步下降，需定期过滤补加新液。
七、标准使用调配工艺
稀释介质仅使用去离子水，严禁自来水，钙镁离子会造成颗粒团聚划伤工件；浓缩款稀释比例1~3倍，纳米精抛原液建议不稀释直接上机。
浓度控制：中抛固含量10%~25%，纳米精抛固含量5%~12%。
抛光配套条件：软质光学镜片搭配沥青抛模、软质无纺布抛光皮；陶瓷、金属选用多孔聚氨酯垫；全程持续供液浸润工件，禁止干抛，干摩擦会造成工件表面灼烧雾层；设备转速光学小件800~2000转，陶瓷、金属工件1500~3000转，抛光压力控制偏低，减少脆性材料开裂风险。
后处理流程：抛光完成立即高压去离子水冲洗，光学镀膜工件增加多道超声清洗，彻底去除微量锆颗粒残留；抛盘、管路每日冲洗，防止浆料干涸结块堵塞管道。
八、储存、保质期与废液处理
储存规范
密封避光室内存放，环境温度5~35℃，避免低温结冰，结冰会破坏颗粒分散体系，解冻后浆料永久分层失效；酸性、中性、碱性型号分开存放，酸碱混合会快速产生沉淀报废；不同粒径中抛、精抛浆料禁止混料。未开封密封保质期12个月，开盖后2个月内用完，长期存放易滋生微生物、颗粒缓慢团聚。
安全操作规范
操作佩戴丁腈橡胶手套、护目镜，酸碱款接触皮肤、眼睛会产生刺激，沾染后立即流动清水冲洗十分钟以上；车间保持通风，减少浆料雾化气溶胶吸入；加工区域禁止饮食、吸烟。
废液处理
废液无稀土、无氟，处理流程简单；废液调节pH至中性，静置沉淀分离氧化锆泥渣，泥渣可回收再加工；上清液达标后常规工业排放；加工金属、陶瓷产生含微量重金属废液，需单独收集交由专业危废机构处理。
